Proyecto técnico en seguimiento
Esta página crecerá con nuevas fotografías representativas de la obra. Documentará tanto hallazgos que deben corregirse como procedimientos bien ejecutados que conviene reconocer y repetir.
Contexto del proyecto
Se omiten nombres, dirección, propietarios, responsables y cualquier dato que permita identificar la obra. El propósito es educativo: aprender de lo que debe corregirse y también de aquello que se ejecuta correctamente.
Estructura del registro
Cada nueva imagen se clasificará por tipo, fecha o etapa, elemento observado y criterio técnico. Así será posible ampliar el caso sin perder orden.
Hallazgos por corregir
Estas imágenes muestran señales de alerta que requieren verificación, corrección o revisión especializada según el elemento.

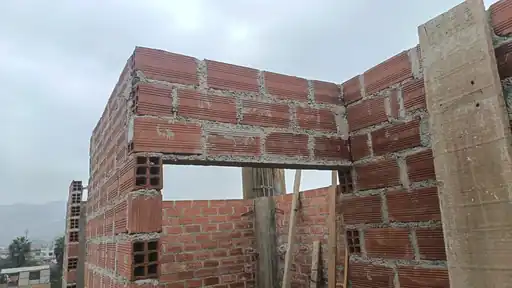

Descripción breve: se observan varias hiladas de ladrillo tubular sobre un vano, apoyadas aparentemente sobre barras horizontales, sin una sección de concreto armado claramente conformada.
Las barras aisladas no constituyen por sí solas un dintel verificable. El elemento debe transferir el peso del paño y las acciones correspondientes hacia apoyos adecuados, con sección, acero, anclajes y procedimiento definidos en los planos. En la fotografía no se aprecia concreto, estribos, recubrimiento ni una longitud de apoyo comprobable.
Antes de continuar debe revisarse el detalle estructural y la estabilidad del paño. La Norma E.060 exige que los elementos y su refuerzo se definan en los planos, mientras la E.070 exige estabilidad de la albañilería frente a su peso y acciones transversales.
Descripción breve: la armadura de la columna aparece muy próxima a la albañilería empleada como límite lateral del vaciado.
En vigas y columnas construidas en sitio, no expuestas directamente al suelo o a la intemperie, la E.060 establece normalmente 40 mm de recubrimiento. Este se mide desde la superficie final del concreto hasta el refuerzo más cercano, usualmente el estribo.
Un recubrimiento reducido disminuye la protección contra humedad, corrosión y fuego, y además dificulta que el concreto y el agregado ingresen y se compacten alrededor del acero.
La imagen advierte un posible recubrimiento insuficiente, pero no permite afirmar una medida exacta. La distancia debe verificarse físicamente y compararse con planos, exposición ambiental y especificaciones.
Descripción breve: la losa inclinada o garganta de la escalera presenta un espesor visualmente reducido.
Una sección demasiado delgada puede resultar insuficiente para alojar el refuerzo, cumplir el recubrimiento y resistir flexión, cortante y deformaciones. También vuelve más sensible la ejecución a errores de colocación y compactación.
No existe un espesor universal de 15 cm aplicable a todas las escaleras. La dimensión debe comprobarse con el diseño estructural, considerando luz, apoyos, cargas, geometría, resistencia del concreto, acero y control de deflexiones. La fotografía por sí sola no permite medir ni concluir la capacidad del elemento.
Descripción breve: se observan vacíos y agregado expuesto en la cara inferior de la viga, zonas con acero visible y un elemento de madera que habría quedado dentro del concreto.
Las cangrejeras indican que el concreto no llenó o no se compactó correctamente en toda la sección. Pueden reducir la sección efectiva, perjudicar la adherencia, dejar el acero sin protección y facilitar el ingreso de humedad.
Un taco de madera no es un sustituto normal de un separador aprobado. Puede absorber humedad, variar de volumen o dejar un vacío. La E.060 exige colocar y compactar el concreto alrededor del refuerzo, insertos y esquinas, y que el encofrado evite la fuga de mortero.
No corresponde cubrir superficialmente la zona sin evaluar profundidad, extensión, estado del acero, vacíos internos y resistencia del concreto. El procedimiento de reparación debe definirse técnicamente.
Ver análisis específico de cangrejeras, recubrimiento y separadores
Buenas prácticas
Esta parte no se llenará con ejemplos genéricos ni fotografías ajenas. Se incorporarán evidencias reales de este mismo proyecto cuando permitan reconocer una ejecución correcta, una mejora aplicada o una corrección bien resuelta.
Podrán incluirse, por ejemplo, armado y recubrimiento correctamente verificados, separadores adecuados, encofrado firme, instalaciones coordinadas, compactación controlada, curado, orden de obra o una reparación técnicamente ejecutada.
Método de actualización
Se indicará si corresponde a albañilería, estructura, instalaciones, acabados, seguridad u otra fase.
Se distinguirá entre hallazgo por corregir, buena práctica, corrección ejecutada o punto pendiente de verificar.
La imagen tendrá una explicación pequeña y directa sobre aquello que realmente se puede observar.
Se explicará por qué la práctica es adecuada o inadecuada, sus límites y la norma o criterio relacionado.
Regula recubrimientos, posición del refuerzo, insertos, encofrado, colocación y compactación del concreto.
Define criterios de estabilidad, materiales, muros y elementos de confinamiento o arriostre según el sistema empleado.
Las fotografías orientan la observación, pero las dimensiones, apoyos, refuerzo y capacidad deben verificarse con planos, mediciones e inspección presencial.
Alcance del registro
Análisis visual educativo. La evaluación definitiva requiere revisar planos, medidas, especificaciones, calidad de materiales y condiciones reales de obra. Una fotografía de una buena práctica tampoco reemplaza el control integral del elemento.
