Instalaciones eléctricas y estructura

Una caja octogonal no debería invadir una vigueta como si fuera un espacio libre.

En esta observación real, la salida eléctrica se ha colocado dentro de una vigueta del techo aligerado. Eso no debería resolverse por costumbre ni “porque entra”. Si una caja, ducto o inserto afecta un elemento resistente, el problema deja de ser solo eléctrico y pasa a ser también estructural.

caja octogonal vigueta autoconstrucción Perú cómo construir correctamente

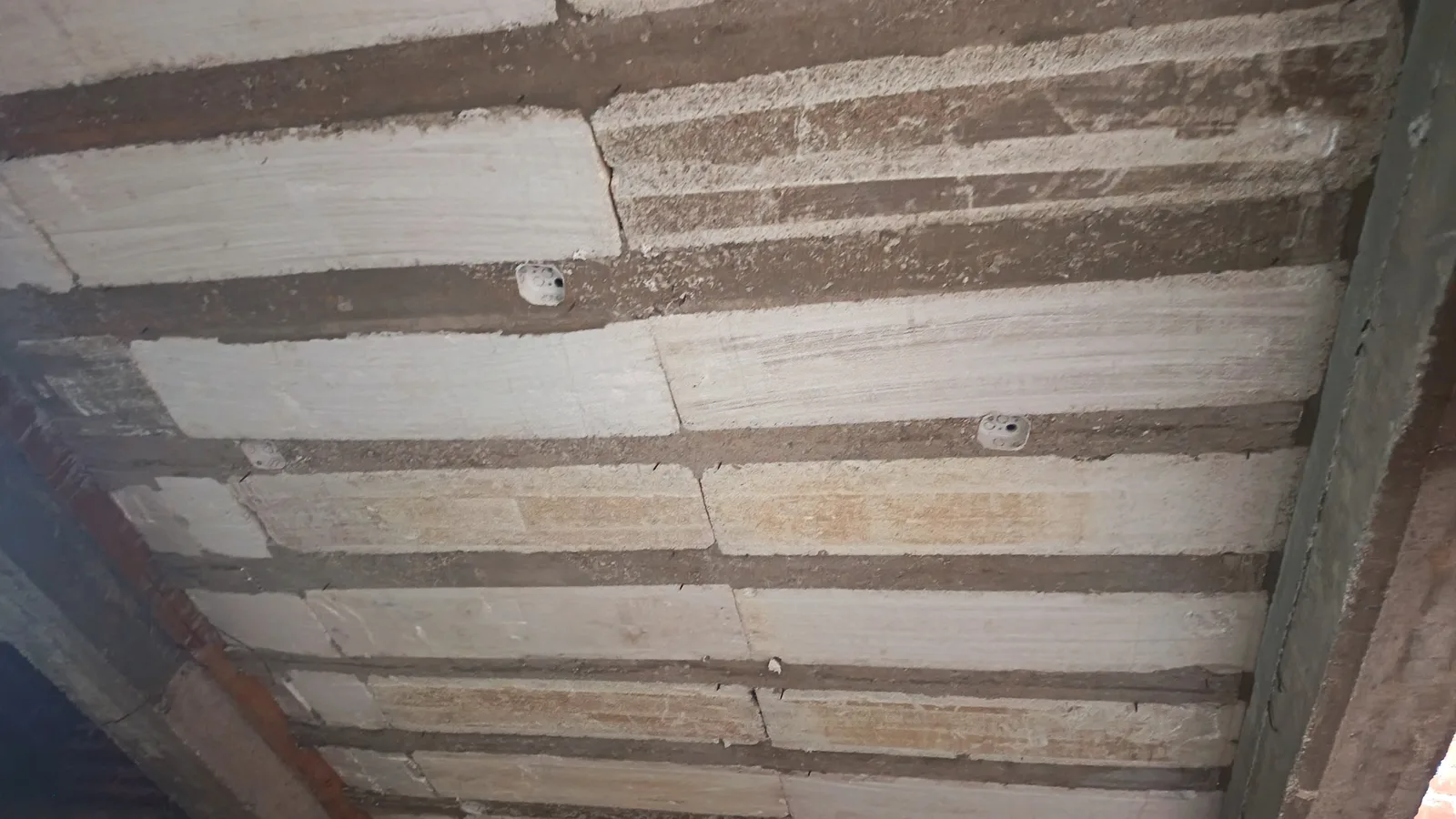

Caja octogonal colocada dentro de una vigueta en un techo aligerado — Foto real de obra. La observación está en la ubicación de la caja dentro del nervio estructural.

Error común

Resolver una salida eléctrica embebiendo una caja octogonal dentro de una vigueta o nervio del techo aligerado, como si cualquier espacio del elemento pudiera usarse para instalaciones.

Por qué ocurre

Ocurre cuando las instalaciones se ejecutan en obra sin suficiente coordinación con estructuras, o cuando se asume que la losa aligerada puede perforarse o invadirse sin revisar planos ni detalle técnico.

Consecuencias

Puede reducir la sección útil del nervio, generar puntos débiles, obligar a romper concreto o mover acero, y dejar una solución difícil de corregir cuando la estructura ya está vaciada.

Cómo hacerlo correctamente

Las salidas eléctricas deben quedar previstas en planos y ubicarse sin invadir viguetas o elementos resistentes. Si una salida coincide con una zona estructural sensible, el detalle debe resolverse por diseño, no improvisarse en obra.

Advertencia

No todo vacío para una instalación es admisible dentro de un elemento estructural.

Decir “solo es una caja” puede llevar a subestimar el problema. Cuando una instalación invade una vigueta, no basta con que funcione eléctricamente: también debe respetar la integridad del elemento donde se coloca.

Qué dicen las normas peruanas que sí aplican aquí

RNE EM.010 Instalaciones Eléctricas Interiores

La EM.010 establece que las instalaciones eléctricas interiores deben diseñarse y construirse con criterios mínimos de seguridad. Además, en su Artículo 3.3 remite al Código Nacional de Electricidad - Utilización y en el Artículo 8 exige documentación técnica del proyecto eléctrico.

Ver norma EM.010 oficial

Código Nacional de Electricidad – Utilización

La Regla 070-3002 indica que debe instalarse una caja o dispositivo equivalente en cada punto de salida. Eso confirma que la caja es parte de la solución eléctrica, pero no autoriza ubicarla de cualquier manera dentro de un elemento estructural.

Ver Código Nacional de Electricidad oficial

RNE E.060 Concreto Armado

La E.060, en el numeral 6.3.3, indica que ductos, tuberías e insertos que pasen a través de losas, muros o vigas no deben debilitar significativamente la estructura. En 6.3.5 y 6.3.12 limita los ductos embebidos y exige que no obliguen a cortar, doblar o desplazar el refuerzo de su posición apropiada.

Ver norma E.060 oficial

Lectura técnica sencilla de esta observación

Una vigueta no es un relleno

En una losa aligerada, la vigueta trabaja como parte resistente del sistema. No debería tomarse como un hueco disponible para instalaciones sin revisión previa.

La caja debe coordinarse con estructura

Que exista una salida eléctrica no significa que pueda meterse en cualquier parte. La ubicación debe salir del plano y del detalle, no del espacio que “se encontró” en obra.

Lo correcto es anticipar

Antes del vaciado o del cierre del techo, conviene verificar ejes, ubicación de luminarias, cajas y canalizaciones para no terminar corrigiendo sobre el elemento estructural.
